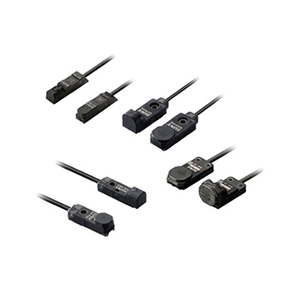

方形接近傳感器[放大器內置] GX-FH NEW

所屬分類：接近傳感器
所屬品牌：

產品詳情

方形接近傳感器[放大器內置] GX-F/H NEW

GX-6型

種類		NPN輸出型		PNP輸出型
型號 (注2)	正面ON	GX- F6A(I)	GX- F6B(I)	GX- F6A(I)-P	GX- F6B(I)-P
	頂端ON	GX- H6A(I)	GX- H6B(I)	GX- H6A(I)-P	GX- H6B(I)-P
最大工作距離 (注3)		1.6mm±8%
穩定檢測范圍 (注3)		0?1.3mm
標準檢測物體		鐵12×12×t1mm
應差 (滯后現象)		工作距離的20％以下(使用標準檢測物體)
重復精度		檢測軸軸向、與檢測軸垂直方向： 0.04mm以下
電源電壓		12?24V DC ⁺¹⁰／_-15%　脈動P-P10%以下
消耗電流		15mA以下
輸出		NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出-0V之間) ?剩余電壓：2V以下(流入電流100mA時)		PNP開路集電極晶體管 ?最大流出電流：100mA ?外加電壓：30V DC以下(輸出-+V之間) ?剩余電壓：2V以下(流出電流100mA時)
	輸出動作	接近時ON	離開時ON	接近時ON	離開時ON
最大反應頻率		400Hz
工作狀態指示燈		橙色LED(輸出ON時亮起)
環 境性能	保護構造	IP68(IEC)、IP68g(JEM)　(注4)(注5)
	使用環境溫度	-25?+70℃、存儲時：-40?＋85℃
	使用環境濕度	35?85%RH、存儲時：35?95%RH
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表
	耐振動	頻率10?500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時
	耐沖擊	頻率10,000m/s²(約1,000G)　X,Y和Z方向各3次
檢測距離的變動	溫度特性	使用環境溫度范圍內，+23℃時檢測距離的±8％以內
	電壓特性	使用電源電壓的^+10%/_-15%波動時，±2%以內
材質		本體：PBT、指示燈部：聚酯
電纜		截面積為0.15mm² 的3芯耐油?耐冷熱橡皮電纜，長1m
電纜延長		0.3mm²以上的電纜全長可延長至100m
重量(本體重量)		正面ON型：約15g、頂端ON型：約15g

(注1)：無指定的測量條件為使用環境溫度＝+23℃。
(注2)：型號中加注“I”的機型為異頻型。
(注3)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注4)：本公司的IP68試驗方法
1. 將傳感器置于0℃水的水面下0m處30分鐘，然后立即在+70℃水的水面下0m處放置30分鐘。
2. 第1項中所述的熱沖擊試驗為1個周期，進行20個周期。
3. 將傳感器置于1m深的水中500小時。
4. 經過1～3項試驗后，應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
(注5)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。

GX-8型

種類		NPN輸出型		PNP輸出型
型號 (注2)	正面ON	GX- F8A(I)	GX- F8B(I)	GX- F8A(I)-P	GX- F8B(I)-P
	頂端ON	GX- H8A(I)	GX- H8B(I)	GX- H8A(I)-P	GX- H8B(I)-P
最大工作距離 (注3)		2.5mm±8%
穩定檢測范圍 (注3)		0?2.1mm
標準檢測物體		鐵15×15×t1mm
應差 (滯后現象)		工作距離的20％以下(使用標準檢測物體)
重復精度		檢測軸軸向、與檢測軸垂直方向： 0.04mm以下
電源電壓		12?24V DC ⁺¹⁰／_-15%　脈動P-P10%以下
消耗電流		15mA以下
輸出		NPN開路集電極晶體管 ?最大流入電流：100mA ?外加電壓：30V DC以下(輸出-0V之間) ?剩余電壓：2V以下(流入電流100mA時) 0.4V以下(流入電流16mA時)		PNP開路集電極晶體管 ?最大流出電流：100mA ?外加電壓：30V DC以下(輸出-+V之間) ?剩余電壓：2V以下(流出電流100mA時) 0.4V以下(流出電流16mA時)
	輸出動作	接近時ON	離開時ON	接近時ON	離開時ON
最大反應頻率		500Hz
工作狀態指示燈		橙色LED(輸出ON時亮起)
環 境性能	保護構造	IP68(IEC)、IP68g(JEM)　(注4)(注5)
	使用環境溫度	-25?+70℃、存儲時：-40?＋85℃
	使用環境濕度	35?85%RH、存儲時：35?95%RH
	耐電壓	AC1,000V 1分鐘　所有電源連接端子與外殼之間
	絕緣電阻	所有電源連接端子與外殼之間，50MΩ以上，基于DC500V的高阻表
	耐振動	頻率10?500Hz　雙振幅3mm(MAX.20G)　X,Y和Z方向各2小時
	耐沖擊	頻率10,000m/s²(約1,000G)　X,Y和Z方向各3次
檢測距離的變動	溫度特性	使用環境溫度范圍內，+23℃時檢測距離的±8％以內
	電壓特性	使用電源電壓的^+10%/_-15%波動時，±2%以內
材質		本體：PBT、指示燈部：聚酯
電纜		0.15mm² 的3芯耐油?耐冷熱橡皮電纜，長1m
電纜延長		0.3mm²以上的電纜全長可延長至100m
重量(本體重量)		正面ON型：約15g、頂端ON型：約20g

(注1)：無指定的測量條件為使用環境溫度＝+23℃。
(注2)：型號中加注“I”的機型為異頻型。
(注3)：最大工作距離是指使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。
(注4)：本公司的IP68試驗方法
1. 將傳感器置于0℃水的水面下0m處30分鐘，然后立即在+70℃水的水面下0m處放置30分鐘。
2. 第1項中所述的熱沖擊試驗為1個周期，進行20個周期。
3. 將傳感器置于1m深的水中500小時。
4. 經過1～3項試驗后，應確保絕緣電阻、耐電壓、消耗電流和檢測距離符合標準值。
(注5)：若用于切削油飛濺的環境中，可能會因油中所含的添加物而使產品老化，請事先確認后再使用。
